水-水板式換熱器、汽-水板式換熱器、鈦板板式換熱器、油冷卻板式換熱器

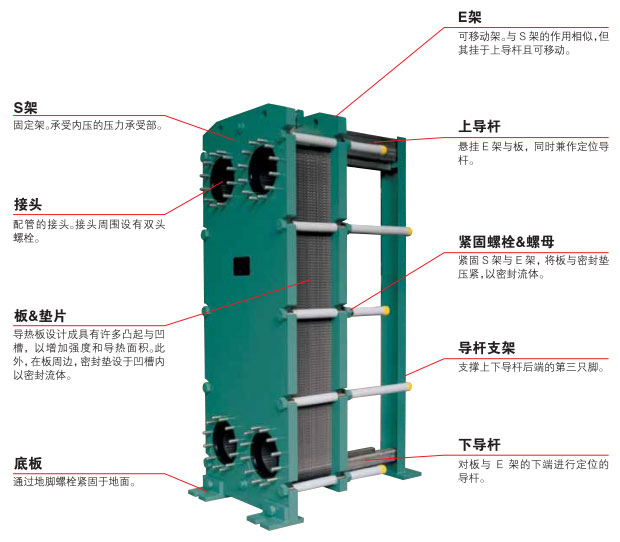

板式換熱器是由框架、傳熱板片組及夾緊螺栓等主要部件組成。
框架包括一個固定壓緊板和一個活動壓緊板，由上導桿與下導桿支承，在另端有一支柱。兩種介質經固定(或活動)壓緊板上法蘭孔流入由波紋板片組成的各自通道，熱交換后介質再由固定(或活動)壓緊板上的法蘭孔流出。同定壓緊板、活動壓緊板、支柱及導桿均為低碳鋼?？紤]到用戶的多種使用要求，框架設計有多種型式，主要有雙支撐框架式和常用的落地式等。

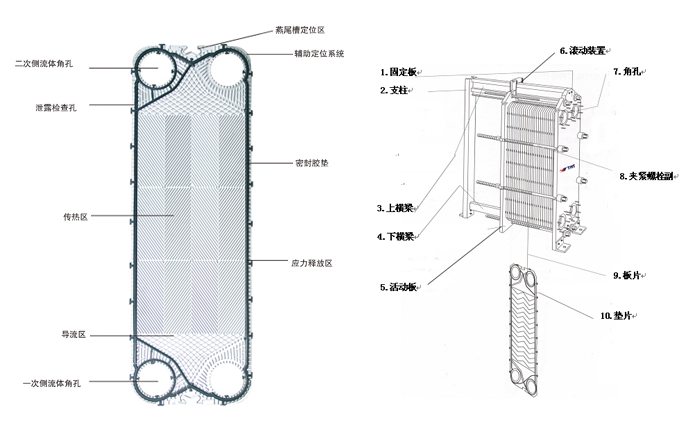

傳熱板片是板式換熱器的核心部件之一。波紋板片通過壓制成型，合理的波紋設計增加了板片有效傳熱面積，使流體順波紋通過時形成湍流，強化了傳熱過程。在波紋板片的密封槽上裝有密封墊片，密封墊片設計成雙道密封結構，并且有信號孔。密封墊片可根據不同的流體和操作溫度選用不同的膠種。
| 產品型號 | 接管口徑（mm） | 組裝片數 | 高度（mm） | 寬度（mm） | 縱向孔距（mm） | 橫向孔距（mm） | 單片換熱面積（㎡） | 最大流量（m³/h） |
| HM3 | 32 | 10-100 | 470 | 180 | 357 | 60 | 0.03 | 15 |
| HU05 | 50 | 10-160 | 800 | 335 | 575 | 142 | 0.12 | 45 |
| HM6 | 50 | 12-280 | 920 | 320 | 640 | 140 | 0.15 | 45 |
| HM6M | 50 | 12-200 | 920 | 320 | 640 | 140 | 0.13 | 45 |
| HU10L1 | 100 | 12-260 | 1165 | 510 | 720 | 235 | 0.28 | 170 |
| HU10L2 | 100 | 12-240 | 1490 | 510 | 1045 | 235 | 0.45 | 170 |
| HN10M | 100 | 12-320 | 1950 | 500 | 1444 | 225 | 0.6 | 170 |
| HM10M | 100 | 12-180 | 1069 | 470 | 719 | 223 | 0.25 | 170 |
| HU15L1 | 150 | 12-260 | 1552 | 620 | 1019 | 285 | 0.5 | 380 |
| HU15L2 | 150 | 12-200 | 1989 | 620 | 1448 | 285 | 0.75 | 380 |
| HN15L1 | 150 | 12-280 | 1552 | 620 | 1019 | 285 | 0.5 | 380 |
| HN15L2 | 150 | 12-280 | 1989 | 620 | 1448 | 285 | 0.75 | 380 |
| HS20 | 200 | 12-260 | 1320 | 750 | 697 | 347 | 0.3 | 680 |
| HU20 | 200 | 12-280 | 2177 | 830 | 1466 | 412 | 1.0 | 680 |
| HN20 | 200 | 12-410 | 2210 | 765 | 1532 | 342 | 1.0 | 680 |
| HS25 | 250 | 12-400 | 1501 | 900 | 814 | 420 | 0.45 | 1060 |
| HU25L1 | 250 | 12-420 | 2292 | 890 | 1476 | 439 | 1.2 | 1060 |
| HU25L2 | 250 | 12-380 | 2755 | 890 | 1939 | 439 | 1.5 | 1060 |
| HN25L1 | 250 | 12-420 | 2484 | 890 | 1668 | 428 | 1.2 | 1060 |
| HN25L2 | 250 | 12-380 | 2766 | 890 | 1950 | 428 | 1.5 | 1060 |
| HMX25M | 250 | 12-390 | 2744 | 927 | 1939 | 439 | 1.55 | 1060 |
| HMX25B | 250 | 12-450 | 2744 | 927 | 1939 | 439 | 1.6 | 1060 |
| HN30L1 | 300 | 12-800 | 2024 | 1010 | 1134 | 490 | 0.8 | 1600 |
| HN30L2 | 300 | 12-800 | 2570 | 1010 | 1620 | 490 | 1.35 | 1600 |
| HN30L3 | 300 | 12-800 | 3089 | 1030 | 2106 | 490 | 1.8 | 1600 |
| HN35L1 | 350 | 12-800 | 2128 | 1170 | 1082 | 565 | 0.8 | 2100 |
| HN35L2 | 350 | 12-800 | 2472 | 1170 | 1426 | 565 | 1.2 | 2100 |
| HN35L3 | 350 | 12-800 | 2816 | 1170 | 1770 | 565 | 1.6 | 2100 |
| HN40L1 | 400 | 12-800 | 2329 | 1373 | 1268 | 738 | 1.25 | 2800 |
| HN40L2 | 400 | 12-800 | 2829 | 1373 | 1768 | 738 | 2.00 | 2800 |
| HN40L3 | 400 | 12-800 | 3249 | 1373 | 2188 | 738 | 2.6 | 2800 |
| HN45L1 | 450 | 12-800 | 2469 | 1373 | 1344 | 684 | 1.35 | 3500 |
| HN45L2 | 450 | 12-800 | 2929 | 1373 | 1804 | 684 | 2.00 | 3500 |
| HN45L3 | 450 | 12-800 | 3389 | 1373 | 2264 | 684 | 2.7 | 3500 |
板片材質和用途介紹：
| 材質 | 應用 |
| 不銹鋼SUS304 SUS316L | 凈水、河川水、食物油、礦物油 |
| 工業純鈦及鈦鈀合金Ti tanium and Pal ladium | 海水、鹽水、鹽化物 |
| 哈氏合金Hadtelloy Alloy | 濃硫酸、鹽酸、磷酸 |
| 鎳Nickel | 高溫高濃度苛性鈉 |
密封墊片材質和使用工況介紹：
| 材質 | 應用 | 工作溫度 |
| 丁腈橡膠NBR | 水、海水、礦物油、鹽水 | -15—130℃ |
| 高溫橡膠BNBR | 高溫礦物油、高溫水 | 15—140℃ |
| 三元乙丙EPDM | 熱水、水蒸氣、酸、堿 | -25—150℃ |
| 氟橡膠 Viton／Fluorine Rubber | 強酸、強堿、礦物油、潤滑脂和燃油等 | 5—200℃ |
| 氯丁橡膠NEOPRENE | 酸、堿、礦物油、低分子量脂烴 | 35—130℃ |
| 硅橡膠Silicon Rubber | 高溫和某些腐蝕性介質 | 65—200℃ |
板式換熱器的技術優勢和設計理念：
*傳熱系數高：傳熱板片上的特殊波紋設計，可使流體在低的流速下產生強烈的湍流，湍流的自凈效應又可防止污垢的產生，使得板式換熱器的傳熱系數為管殼式換熱器的3-5倍。
*經濟性：相同換熱量的前提下，與管殼式比較：投資少、運行費用低、維修費用低。
*可調整性：只需增加和減少板片即可滿足工藝過程改變的需求。
*結構緊湊：在相同換熱量的前提下，占用空間僅為管殼式的1/2一1/3。
*易于潔洗維修。
*板片密封墊片可采用免粘貼搭扣形式，減少運行維護成本，便于維修。
應用領域：
(1)蒸汽冷凝使用：
(2)暖通空調：
(3)升膜板式蒸發器量系列：
(4)食品安全應用：
(5)工業系列：
板式換熱器生產廠家介紹：
江蘇豪特換熱設備制造有限公司位于風景秀麗，經濟發達的長江三角洲——泰州靖江市，是專業生產可拆式板式換熱器（PHE）、換熱器密封墊（PHE GASKET）、換熱器板片(PHE PLATE)并提供板式換熱器維護服務（PHE MAINTENANCE）的專業換熱器企業。公司在全國設有多個服務和銷售網點。
豪特引進國內外先進的設計和生產技術以及專業的換熱知識，一直以來致力于服務暖通空調、制冷、能源電力、冶 金、化工、食品、電子、船舶及環境處理等市場，提供隨需應變的換熱解決方案和多方位服務，目前已發展成為國內可拆式板式換熱器領域的優質企業。
